浮动球阀

Q41F不锈钢浮动球阀聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广

所属分类:

手动阀门


联系我们
  • 产品描述

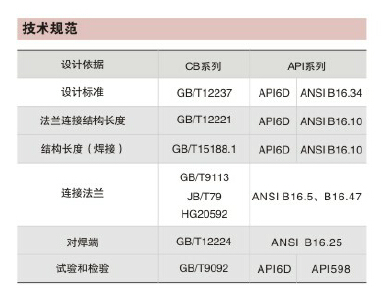

  • 技术参数
  • 资料下载
  • 外形尺寸
  • 订购说明
    • 商品名称: 浮动球阀

    Q41F不锈钢浮动球阀聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广

    不锈钢球阀

    Q41F不锈钢浮动球阀聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广;该阀采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致;
    Q41F不锈钢浮动球阀为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置;阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
    Q41F不锈钢浮动球阀适用于水、气、油品、天然气和酸碱腐蚀性介质;适用温度:-196~350℃,公称通径:DN 15-250mm,驱动方式:手动、气动、电动、液动等。

    主要性能规范表

    序号

    零件名称

    材料名称

    Q41F/H-P

    Q41F/H-PL

    Q41F/H-R

    Q41F/H-RL

    1

    阀体/阀盖

    0Cr18Ni9

    00Cr19Ni10

    0Cr17Ni12Mo2

    00Cr17Ni12Mo2

    2

    球体

    304

    304L

    316

    316L

    3

    阀杆

    304

    304L

    316

    316L

    4

    阀座

    PTFE/PPL/NYLIN/柔性石墨

    5

    填料/垫片

    PTFE/PPL/NYLIN/柔性石墨

    6

    螺栓

    不锈钢

    7

    螺母

    不锈钢

    8

    手柄

    铸钢

    主要性能规范表

    公称压力(MPa)

    1.6

    2.5

    4.0

    强度试验

    2.4MPa

    3.8MPa

    6.0MPa

    水密封试验

    1.8MPa

    2.8MPa

    4.4MPa

    气密封试验

    0.4MPa-0.7MPa

    主要外形尺寸表

    公称压力
    PN(MPa)

    公称通径
    DN(mm)

    尺寸(mm)

    L

    D

    D1

    D2

    b-f

    z-Φd

    W

    1.6

    15

    130

    95

    65

    45

    14-2

    4-14

    115

    20

    140

    105

    75

    55

    14-2

    4-14

    130

    25

    150

    115

    85

    65

    14-2

    4-14

    150

    32

    165

    135

    100

    78

    16-2

    4-18

    190

    40

    180

    145

    110

    85

    16-3

    4-18

    230

    50

    200

    160

    125

    100

    16-3

    4-18

    240

    65

    220

    180

    145

    120

    18-3

    4-18

    280

    80

    250

    195

    160

    135

    20-3

    8-18

    310

    100

    280

    215

    180

    155

    20-3

    8-18

    330

    125

    320

    245

    210

    185

    22-3

    8-18

    600

    150

    360

    280

    240

    210

    24-3

    8-23

    800

    200

    400

    335

    295

    265

    26-3

    12-23

    1000

    250

    450

    425

    355

    320

    30-3

    12-25

    1200

    2.5

    15

    130

    95

    65

    45

    14-2

    4-14

    115

    20

    140

    105

    75

    55

    14-2

    4-14

    130

    25

    150

    115

    85

    65

    14-2

    4-14

    150

    32

    165

    135

    100

    78

    16-2

    4-18

    190

    40

    180

    145

    110

    85

    18-3

    4-18

    230

    50

    200

    160

    125

    100

    20-3

    4-18

    240

    65

    220

    180

    145

    120

    22-3

    8-18

    280

    80

    250

    195

    160

    135

    22-3

    8-18

    310

    100

    280

    230

    190

    160

    24-3

    8-23

    330

    125

    320

    270

    220

    188

    28-3

    8-25

    600

    150

    360

    300

    250

    218

    30-3

    8-25

    800

    200

    400

    360

    310

    278

    34-3

    12-25

    1000

    250

    450

    425

    370

    332

    36-3

    12-30

    1200

    4.0

    15

    130

    95

    65

    45

    16-2

    4-14

    115

    20

    140

    105

    75

    55

    16-2

    4-14

    130

    25

    150

    115

    85

    65

    16-2

    4-14

    150

    32

    180

    135

    100

    78

    18-3

    4-18

    190

    40

    200

    145

    110

    85

    18-3

    4-18

    230

    50

    220

    160

    125

    100

    20-3

    4-18

    240

    65

    250

    180

    145

    120

    22-3

    8-18

    280

    80

    280

    195

    160

    135

    22-3

    8-18

    310

    100

    320

    230

    190

    160

    24-3

    8-23

    330

    125

    360

    270

    220

    188

    28-3

    8-25

    600

    150

    400

    300

    250

    218

    30-3

    8-25

    800

    200

    550

    375

    320

    282

    38-3

    12-30

    1200

    6.4

    15

    140

    105

    75

    55

    18-3

    4-14

    115

    20

    152

    125

    90

    68

    20-3

    4-18

    130

    25

    180

    135

    100

    78

    22-3

    4-18

    150

    32

    200

    150

    110

    82

    24-3

    4-23

    190

    40

    220

    165

    125

    95

    24-3

    4-23

    230

    50

    250

    175

    135

    105

    26-3

    4-23

    240

    65

    280

    200

    160

    130

    28-3

    8-23

    280

    80

    320

    210

    170

    140

    30-3

    8-23

    310

    100

    360

    250

    200

    168

    32-3

    8-25

    330

    125

    381

    295

    240

    202

    36-3

    8-30

    600

    150

    403

    340

    280

    240

    38-3

    8-34

    800

    200

    502

    405

    345

    300

    44-3

    12-34

    1200
