- 商品名称: 法兰硬密封蝶阀,三偏心多层次金属硬密封蝶阀
产品概述：三偏心多层次金属硬密封蝶阀系列，系我公司新开发的长寿命、无泄漏、节能型蝶阀。产品符合国家标准JB/T8527—97（金属硬密封蝶阀）、FB/T13927—92（通用阀门压力试验）标准及阀门其它相关标准的规定，结合国内外先进技术，采用三维偏心原理设计，密封圈采用硬软密封兼具的多层次结构，适用于介质温度≤650的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体，密封性能可靠，是通用蝶阀向中压高压领域的延伸和发展。 在此结构基础上，可采用聚四氟乙烯替代多层次密封圈，形成新一代三偏心四氟密封蝶阀，广泛应用在温度≤200℃的腐蚀性介质中。
特点
1、蝶板密封为硬软多层，具有硬软密封双重密封优点，无论在低温还是在高温工况下，具有优良的密封性能。
2、采用三偏心结构，阀座与蝶板几乎无摩擦，具有越关越紧的密封性能，达到零的泄漏。
3、启闭力矩小、操作灵活、活力节能，使用寿命长。
4、耐高温、耐高压、耐腐蚀适用范围广。
5、新一代三偏心私服密封蝶阀兼具了三偏心密封结构与软密封的优点，密封性能可靠，适用范围广，使用寿命更长。
6、电动、气动装置采用过内外名优产品，性能更可靠（可有用户指定）。
-
主要技术参数
公称通经DN（mm)
50～2000
公称压力PN（MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
主要零部件材料
零件名称
材料
阀体
WCB、合金钢、不锈钢、QT450-10
蝶板
WCB、合金钢、不锈钢、QT450-10
阀轴
2Cr13不锈钢、合金钢
密封圈
不锈钢圈
填料
柔性石墨
采用标准
制造标准
GB/T12238—1989
法兰标准
GB9113-2000
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
-

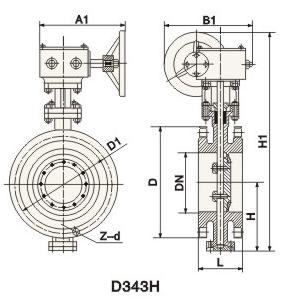

蜗轮传动硬密封蝶阀主要外形连接尺寸 (单位:mm)
公称通经(DN)
主要尺寸
法兰尺寸和螺栓规格
1.0MPa
1.6MPa
2.5MPa
L
H1
H
D
D1
n-Фd
D
D1
n-Фd
D
D1
n-Фd
50
108
350
112
165
125
4-18
165
125
4-18
165
125
4-18
65
112
370
115
185
145
4-18
185
145
4-18
185
145
8-18
80
114
380
120
200
160
4-18
200
160
8-18
200
160
8-18
100
127
420
138
220
180
8-18
220
180
8-18
235
190
8-22
125
140
460
164
250
210
8-18
250
210
8-22
270
220
8-26
150
140
555
175
285
240
8-22
285
240
8-22
300
250
8-26
200
152
760
200
340
295
8-22
340
295
12-22
360
310
12-26
250
165
830
243
395
350
12-22
405
355
12-26
425
370
12-30
300
178
895
250
445
400
12-22
460
410
12-26
485
430
16-30
350
190
950
280
505
460
16-22
520
470
16-26
555
490
16-33
400
216
1190
305
565
515
16-26
580
525
16-30
620
550
16-36
450
222
1255
350
615
565
20-26
640
585
20-30
670
600
20-36
500
229
1305
380
670
620
20-26
715
650
20-33
730
660
20-36
600
267
1340
445
780
725
20-30
840
770
20-36
845
770
20-39
700
292
1520
480
895
840
24-30
910
840
24-36
960
875
24-42
800
318
1710
530
1015
950
24-33
1025
950
24-39
1085
990
24-48
900
330
1810
580
1115
1050
28-33
1125
1050
28-39
1185
1090
28-48
1000
410
1960
650
1230
1160
28-36
1255
1170
28-42 1320
1210
28-56
1200
470
2250
760
1455
1380
32-39
1485
1390
32-48
1530
1420
32-56
1400
530
2435
850
1675
1590
36-42
1685
1590
36-48
1755
1640
36-62
1600
600
2780
1030
1915
1820
40-48
1930
1820
40-56
1975
1860
40-62
1800
670
3020
1230
2115
2020
44-48
2130
2020
44-56
2195
2070
44-70
2000
760
3270
1350
2325
2230
48-48
2345 2230
48-62
2425
2300
48-70
-
1、产品型号
2、公称通径
3、公称压力
4、使用温度
5、阀体、阀内件材质
6、密封形式
